Máy nghiền ngang đĩa được thiết kế để nghiền và phân tán nguyên liệu dạng lỏng với độ mịn cao. Thiết bị kết hợp đĩa nghiền tốc độ cao cùng bi nghiền chuyên dụng. Nhờ đó, các hạt nguyên liệu được phá vỡ và phân tán đồng đều trong thời gian ngắn.

Dòng máy này phù hợp với nhiều lĩnh vực như sơn, mực in, hóa chất và thuốc bảo vệ thực vật. Hãy cùng tìm hiểu chi tiết cấu tạo, nguyên lý hoạt động, ưu điểm và ứng dụng của máy nghiền ngang dạng đĩa trong nội dung dưới đây.

1. Máy nghiền ngang đĩa?

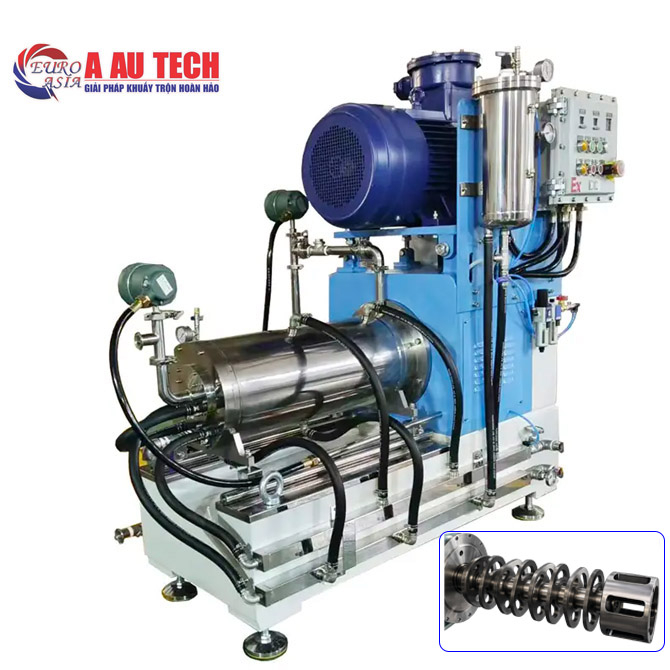

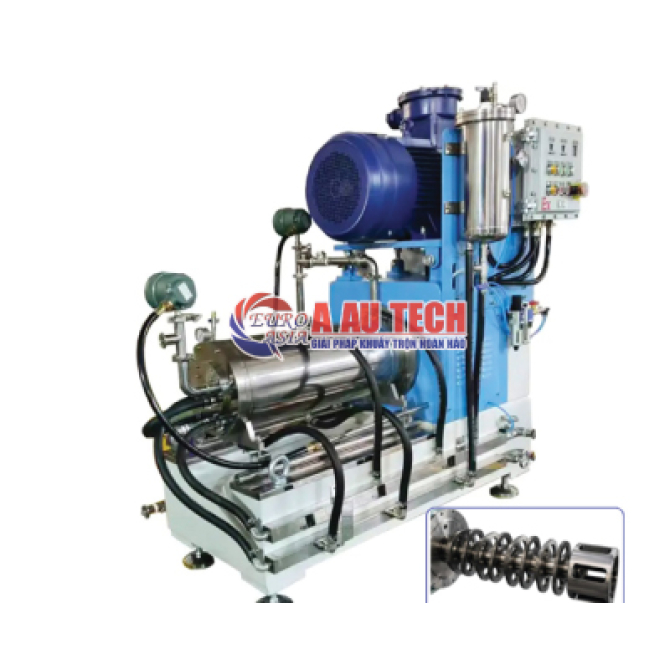

Máy nghiền ngang đĩa (Disc Type Bead Mill) là thiết bị nghiền ướt chuyên dùng để nghiền siêu mịn các vật liệu dạng lỏng. Máy sử dụng hệ thống đĩa nghiền (Disc Rotor) kết hợp với bi nghiền Ceramic hoặc Zirconia tạo lực va đập và ma sát mạnh, giúp sản phẩm đạt độ mịn từ 05 - 20 micron, thậm chí nhỏ hơn tùy vật liệu.

Đây là dòng máy được sử dụng phổ biến trong các ngành: Sơn nước, Sơn dung môi, Sơn ô tô, Mực in, Hóa chất, Thuốc bảo vệ thực vật, Phân bón dạng huyền phù, Pigment màu,...

Máy nghiền ngang đĩa sử dụng hệ thống đĩa nghiền quay tốc độ cao bên trong buồng nghiền, kết hợp với bi nghiền chuyên dụng để tạo lực va đập và lực cắt mạnh. Công nghệ này giúp phá vỡ các hạt kết tụ, phân tán và tạo thành hỗn hợp đồng nhất với độ mịn cao.

2. Cấu tạo của máy nghiền ngang đĩa

Máy nghiền ngang đĩa được thiết kế chắc chắn với nhiều bộ phận hoạt động đồng bộ nhằm đảm bảo hiệu quả nghiền tối ưu.

- Buồng nghiền ngang

Buồng nghiền được chế tạo bằng thép hợp kim chịu mài mòn cao. Hoặc có thể làm bằng các vật liệu đặt biệt như: Ceramic, Zirconia,..

- Hệ thống đĩa nghiền (Grinding Disc)

Đây là bộ phận quan trọng nhất của máy nghiền ngang đĩa.

Các đĩa nghiền được bố trí dọc theo trục quay với khoảng cách được tính toán chính xác nhằm:

• Tăng lực cắt
• Tăng lực va đập
• Tạo dòng tuần hoàn tối ưu trong buồng nghiền
• Giúp bi nghiền phân bố đồng đều

Nhờ đó nguyên liệu được nghiền nhanh hơn và đạt độ mịn cao.

- Bi nghiền

• Máy thường sử dụng: Zirconia Beads or Ceramic Beads
• Kích thước bi: 0.5 - 0.8mm, 1.0 -1.2mm , 1.8 - 2.0mm

Việc lựa chọn kích thước bi sẽ phụ thuộc vào yêu cầu độ mịn của từng sản phẩm.

- Hệ thống tách bi

Máy nghiền ngang đĩa được trang bị bộ tách bi hiệu suất cao giúp:

• Giữ bi nghiền trong buồng nghiền
• Cho sản phẩm đi ra liên tục
• Hạn chế hao hụt bi
• Duy trì lưu lượng ổn định

- Hệ thống giải nhiệt

Trong quá trình nghiền tốc độ cao, nhiệt lượng sinh ra khá lớn.

Máy nghiền ngang đĩa được thiết kế nước làm mát bao quanh buồng nghiền nhằm:

• Giảm nhiệt độ sản phẩm
• Bảo vệ nguyên liệu nhạy nhiệt
• Giữ độ nhớt ổn định
• Kéo dài tuổi thọ bi nghiền

- Tủ điều khiển điện

Hệ thống điều khiển tích hợp:

• Đồng hồ áp suất
• Đồng hồ nhiệt độ
• Nút dừng khẩn cấp
• Bảo vệ quá tải
• Điều khiển tự động

Giúp người vận hành kiểm soát toàn bộ quá trình nghiền một cách dễ dàng.

 3. Nguyên lý hoạt động của máy nghiền ngang dạng đĩa

Máy nghiền ngang đĩa hoạt động dựa trên lực va đập và ma sát giữa bi nghiền với vật liệu. Quy trình vận hành được thực hiện liên tục để đạt độ mịn mong muốn.

• Bước 1: Nguyên liệu đã được phân tán sơ bộ được bơm vào buồng nghiền.
• Bước 2: Motor quay kéo theo trục và các đĩa nghiền quay với tốc độ cao.
• Bước 3: Các viên bi nghiền chuyển động mạnh dưới tác động của đĩa nghiền.
• Bước 4: Hạt nguyên liệu liên tục chịu: Va đập, Ma sát , Cắt xé…Cho đến khi đạt kích thước yêu cầu.
• Bước 5: Hệ thống tách bi giữ bi nghiền lại bên trong, sản phẩm sau nghiền được đưa ra ngoài liên tục.

Nhờ nguyên lý này, sản phẩm đạt độ mịn cao chỉ sau một lần nghiền hoặc vài chu kỳ tuần hoàn.

4. Ưu điểm nổi bật của máy nghiền ngang dạng đĩa

Máy nghiền ngang đĩa mang lại nhiều ưu điểm trong quá trình nghiền và phân tán vật liệu. Dưới đây là những điểm nổi bật của thiết bị.

- Hiệu suất nghiền cao: Hệ thống nhiều đĩa nghiền giúp tạo vùng tác động rộng, tăng khả năng phân tán và giảm thời gian nghiền.

- Tiết kiệm năng lượng: Thiết kế tối ưu giúp giảm tiêu hao điện năng trên mỗi đơn vị sản phẩm.

- Hoạt động liên tục: Máy nghiền ngang đĩa phù hợp với dây chuyền sản xuất công nghiệp quy mô lớn, vận hành 24/7 với độ ổn định cao.

- Dễ vệ sinh: Buồng nghiền được thiết kế thuận tiện cho việc tháo lắp, vệ sinh và thay đổi màu sắc sản phẩm.

- Độ bền cao: Những vị trí tiếp xúc trực tiếp với vật liệu đều sử dụng vật liệu chống mài mòn giúp:

• Giảm chi phí bảo trì
• Tăng tuổi thọ thiết bị
• Giảm thời gian dừng máy

 5. Ứng dụng của máy nghiền ngang dạng đĩa

Máy nghiền ngang đĩa được sử dụng trong nhiều ngành sản xuất khác nhau.

• Ngành sơn: Sơn nước , Sơn dầu ,Sơn epoxy ,Sơn PU ,Sơn chống ăn mòn ,Sơn công nghiệp ,Sơn ô tô . Máy giúp  phân tán đều, tăng độ phủ và độ bóng của màng sơn.
• Ngành mực in: Mực in Offset ,Mực Flexo ,Mực Gravure ,Mực UV ,Mực in bao bì . Cho màu sắc đồng nhất và độ phân tán cao.
• Ngành hóa chất: Chất màu , Phụ gia ,Pigment ,Bột khoáng ,Nano slurry
• Ngành thuốc bảo vệ thực vật: SC, SE , OD , Huyền phù. Giúp hoạt chất phân tán đều, tăng hiệu quả sử dụng.

 6. Những lưu ý khi lựa chọn máy nghiền ngang dạng đĩa

Để đầu tư máy nghiền ngang đĩa hiệu quả, doanh nghiệp nên cân nhắc các yếu tố sau:

• Chọn công suất phù hợp với năng suất sản xuất.
• Xác định độ nhớt và đặc tính nguyên liệu.
• Lựa chọn vật liệu buồng nghiền theo tính ăn mòn của hóa chất.
• Chọn kích thước bi nghiền phù hợp với độ mịn yêu cầu.
• Ưu tiên máy có hệ thống giải nhiệt hiệu quả.
• Lựa chọn đơn vị cung cấp có kinh nghiệm, hỗ trợ kỹ thuật và bảo hành lâu dài.

7. Vì sao nên chọn máy nghiền ngang đĩa của Á Âu?

Á Âu là đơn vị chuyên thiết kế và chế tạo máy nghiền ngang cho nhiều ngành công nghiệp. Dòng máy nghiền ngang dạng đĩa do Á Âu cung cấp được tối ưu về hiệu suất, độ bền và khả năng tùy biến theo nhu cầu thực tế của từng khách hàng.

Những lợi thế nổi bật gồm:

• Thiết kế theo yêu cầu về công suất và năng suất.
• Nhập khẩu chính hãng, với giá đại lý. Ưu đãi tối ưu
• Sử dụng vật liệu chất lượng cao, chống mài mòn tốt.
• Hệ thống làm mát hiệu quả, đảm bảo vận hành ổn định.
• Tiết kiệm điện năng và giảm chi phí bảo trì.
• Dịch vụ tư vấn, lắp đặt, hướng dẫn vận hành và bảo hành chuyên nghiệp.

Nếu bạn đang tìm kiếm một dòng máy nghiền ngang đĩa ổn định, hiệu quả và có thể thiết kế theo yêu cầu, máy nghiền ngang đĩa của Á Âu sẽ là lựa chọn đáng cân nhắc để đầu tư lâu dài.

---------------------------------------------------------------------------
